フロント足まわり点検
スズキ ハスラー MR31S — フロント足まわり総点検2014年10月に登場したスズキ ハスラー（型式 MR31S/MR41S）は、660 cc クラスの R06A エンジンと CVT を搭載した軽自動車クロスオーバー SUV だ。高い目線と短いオーバーハングゆえに見た目はタフだが、足回りはコンパクトカーと同じくマックファーソンストラット式。走行距離が伸びるほど、ブレーキディスクの溝減り、キャリパーのスライドピン固着、ストラットダストブーツの裂け、タイロッドエンドの遊びなど、軽自動車ならではの「小さくても重い」劣化が表れてくる。 今回はフロント左ホイールを外し、ジャッキアップ後にジャッキスタンドで車体を確実に受けたうえで、ブレーキディスク・キャリパー・ストラットまわりを目視・触診で点検した。整備用車両としてバイク部品の運搬や部屋の足場にも使っているため、舗装路中心とはいえ、縁石や段差への乗り上げが多く、足回りの状態把握は欠かせない。

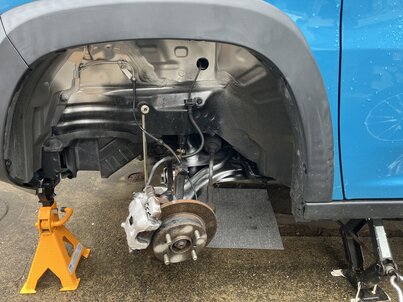

フロント左ホイール脱着後の足まわり全景。黄色いジャッキスタンドがロアアーム付近で車体を受け、シルバーのフロントブレーキキャリパーとベンチレーテッドディスクが丸見えになっている。マックファーソンストラット、ロアアーム、スタビライザーリンク、タイロッドエンドまで一気に確認できる状態。軽自動車 MR31S でも、ジャッキアップだけで作業せず必ずジャッキスタンドを併用するのが鉄則。フロントはエンジン重量が載るため、ジャッキだけでは万一の降下リスクがある。整備床はコンクリートだが、スタンドの足元は水平を確認し、車体を揺すってガタがないことを確かめてから下に潜る。 ジャッキスタンドと安全確保軽自動車整備で最も多い事故は、ジャッキの油漏れ・誤設置・単独使用による車体落下だ。MR31S のフロント足まわり作業では、次の手順を守る。
ブレーキディスク（ローター）の点検写真中央のシルバーディスクがフロントベンチレーテッドローター。軽自動車でも車重＋積載で発熱するため、溝（スリット）にヒビや段差、リップ（端の段差）が出ていないか確認する。指で触っても熱い場合は冷却を待つ。溝の深さが浅い、または振動（パルス）を感じるブレーキングがある場合は、ローター交換または削り直しを検討する。MR31S オーナー掲示板でも、市街地＋坂道走行が多い車両ほどフロントローターの摩耗報告が目立つ。 ローター表面に溝状の摩耗痕（リップ）があれば、パッド交換時に合わせてローターも交換するのが一般的。軽自動車は部品単価が比較的安いため、後回しにせず一緒に新品化しておくと、キャリパーのピストン戻り不良も防ぎやすい。 ブレーキキャリパーの点検写真左側のシルバーキャリパーはフロントディスクブレーキ用。パッド残量は、キャリパー本体のスライドピンがスムーズに動くか、ゴムブーツに破れがないか、パッド背板の錆（セイジング）でピストンが戻らない兆候がないかを見る。軽自動車は走行距離あたりのブレーキ使用頻度が高く、キャリパー固着は「片側だけパッドが減る」原因になる。 ホイールを外したこの状態なら、パッドを指で押してピストンのスムーズさを確かめ、スライドピン部分にブレーキグリスを薄く塗布するメンテナンスも可能だ（ピストンシール部分には塗らない）。MR31S は ABS 付き車両が多いため、ブレーキ配管を無理に曲げたり、キャリパー脱着時にエアを混入させないよう注意する。 ストラット・ロアアームまわりキャリパーの内側奥に見えるのがマックファーソンストラット。ダストブーツ（ゴムカバー）に亀裂や油漏れがないか、ストラットマウント（塔上）の「コンコン」音、ロアアームのブッシュ裂け、スタビライザーリンクのゴム破れをチェックする。ハスラーは高い目線のため、ストラットの実効ストロークは長めだが、経年劣化で内部オイルが漏れると減衰力が落ち、段差で「トントン」と音が出るようになる。 写真右側に見えるロアアーム、タイロッドエンド、スタビライザーバーとの接続部も、軽自動車車検・12か月点検で必ず触るポイントだ。タイロッドエンドの遊びが出ると、直進安定性が落ちハンドルが取られる。軽四輪でもアライメント（前束・キャンバー）の定期確認は重要で、足まわり部品交換後は必ずアライメント測定を推奨する。 MR31S 軽自動車としての文脈MR31S は 660 cc・49 cm 幅の軽自動車規格内で SUV ボディを実現したモデル。足回り部品はコンパクトカーと共通設計が多く、パーツ流通も豊富だが、次の点は軽自動車オーナーなら押さえておきたい。
|
