レギュレータ/整流器の焼損

症状と経緯

当車（1992年式 ST1100 Pan European）のレギュレータ/整流器（R/R）がパンクし、白いコネクタ側の端子が過熱して焼損した。ハウジングに刻印された型番は SH261-12 で、1990〜1995年式に装備される 28A オルタネーター世代の純正型 R/R である。プラスチックハウジングごと端子周辺が黒く焦げ、樹脂が変形して接触不良と大電流が重なった典型的な症状だった。

走行中の前触れとして、ヘッドライトの明るさが不安定になる、バッテリー端子周辺が熱い、充電ランプが点滅するといった報告が海外フォーラムでも多い。当車も R/R 交換前に、充電電圧の監視で異常値を確認していた。

焼損した R/R の写真

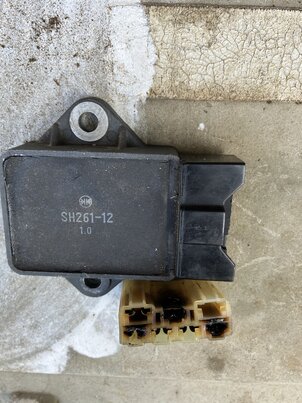

レギュレータ/整流器 SH261-12 を取り外した状態。白コネクタ内部の端子が黒く焦げ、周辺の樹脂も溶けて変形している。R/R 本体のハウジングも過熱痕が残り、充電系統の弱点がそのまま表れた。28A 時代の ST1100 では、この白コネクタ側の過熱が最もよく見られる故障パターンの一つである。

白コネクタと赤3極コネクタ

ST1100 の充電系統には、R/R 本体に接続する白コネクタのほか、左サイドカバー内の配線束にある赤3極コネクタ（オルタネーターと R/R をつなぐ中間接続）が存在する。どちらも経年劣化で端子の接触抵抗が上がり、発熱→樹脂溶融→さらなる接触不良という悪循環に陥りやすい。

白コネクタ：R/R 直結側。端子が焦げてコネクタごと交換が必要になる例が多い（ST-Riders.net — R/R とコネクタの議論）。
赤3極コネクタ：サイドカバー内。見えにくいが、こちらが先に溶けるケースも報告されている（ST-Owners.com — Rectifier スレッド）。
交換前に必ず端子の清掃、酸化除去、ダイエレクトリックグリス（導電性グリスではない）の塗布を行うことが推奨される。導電性グリスは端子間ショートの原因になるため使用しない。

28A オルタネーターとの関係

1990〜1995年式 ST1100 に装備される 28A オルタネーターは、後期の 40A ユニットと比べて余裕が少なく、オイル漏れや出力低下、コネクタ過熱が起きやすいとされる。R/R だけを交換しても根本がオルタ側にある場合、再発することがある。

海外オーナーでは 40A オルタネーターへの換装例が多い。購入前の点検項目としても、充電電圧・コネクタの状態・オルタのオイル漏れは必須チェックとされている（ST-Owners.com 購入ガイド）。

ボルメーター（電圧計）での監視 Tips

ST1100 の充電系統トラブルは、症状がバッテリー劣化や配線不良と似ているため、ボルメーターでの電圧監視が有効である。

アイドリング時：13.5 V 前後が目安。12 V 台前半なら充電不足。
2,500 rpm 以上：13.8〜14.5 V 程度。15 V を超えるとレギュレータ故障の可能性。
走行中の電圧低下：白コネクタ・赤3極コネクタの接触不良、R/R 本体の劣化を疑う。
ハンドル周りに小型デジタル電圧計を常時取り付け、長距離ツーリング前に必ず確認する習慣が、海外フォーラムでも推奨されている（ST-Riders.net）。

当車も DEF DEVICES のスマホホルダー近くに電圧表示を設け、充電状態を常時確認できるようにしている。

交換・予防のポイント

R/R 交換時は白コネクタ・赤3極コネクタの端子状態を必ず確認。焦げていればコネクタごと新品に。
配線ハーネスの断線・被覆の硬化も合わせて点検。
ダイエレクトリックグリスで端子を保護し、再発を防ぐ。
28A オルタのオイル漏れがあれば、オルタ本体の点検・換装も検討。
参考：ST-Riders.net、ST-Owners.com — Rectifier、ST-Owners.com 購入ガイド
